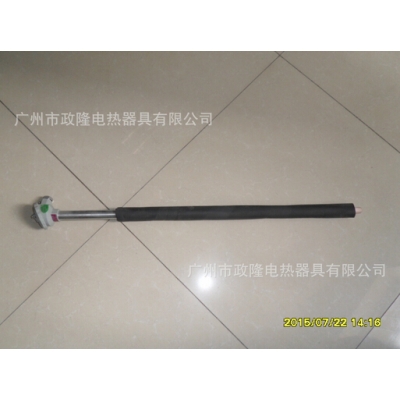

WR系列裝配式熱電偶

       工業用裝置式熱電偶作為測量溫度的傳感器，通常和溫度變送器顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃—1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。

       根據國家規定，我公司從1997年起開始生產符合，EC國際標準分度號B、R、S、K、E、J、T、N各類裝配式、統一設計型熱電偶。

·熱電偶公稱壓力

       一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。

·熱電偶最小置入深度

       應不小于其保護管外徑的8-10倍(特殊產品例外)。

·熱電偶絕緣電阻(常溫)

       常溫絕緣電阻的試驗電壓為直流500Vi 50V，測量常溫絕緣電阻的大氣條件為溫度15—35℃，相對濕度45％，大氣壓力86—106KPa。

·工作原理

        熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指出熱電偶所產生的熱電動的對應溫度值。

        熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

        裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以種安裝固定裝置組成。
